چگونه به سوئیچ سیسکو متصل شویم؟

ICTPRESS - در دنیای امروز، شبکه‌های کامپیوتری نقش بسیار حیاتی و اساسی در ارتباطات و انتقال داده‌ها دارند؛ یکی از مهم‌ترین اجزای این شبکه‌ها، سوئیچ‌ها هستند که وظیفه مدیریت ترافیک داده‌ها را بر عهده دارند.



به گزارش شبکه خبری ICTPRESS، در میان انواع مختلف سوئیچ‌ها، سوئیچ‌های سیسکو به دلیل کیفیت بالا، قابلیت اطمینان، و ویژگی‌های پیشرفته‌ای که ارائه می‌دهند، بسیار محبوب و مورد توجه هستند. این سوئیچ‌ها در محیط‌های مختلفی از جمله شرکت‌ها، سازمان‌های بزرگ، مراکز داده و حتی شبکه‌های خانگی به کار گرفته می‌شوند.

خرید سوئیچ سیسکو و اتصال به سوئیچ سیسکو و مدیریت و پیکربندی آن، نیازمند دانش و مهارت‌های خاصی است که به شبکه‌کاران اجازه می‌دهد تا از همه قابلیت‌های این دستگاه بهره‌مند شوند. این مقاله به منظور ارائه یک راهنمای جامع و کاربردی در زمینه روش‌های مختلف اتصال به سوئیچ سیسکو نوشته شده است. در این مقاله به بررسی روش‌های مختلفی که برای اتصال به سوئیچ سیسکو وجود دارد، خواهیم پرداخت و نکات مهمی را که باید در این زمینه مد نظر قرار دهید، مرور خواهیم کرد. از طریق این راهنما، شما می‌توانید با اعتماد به نفس بیشتری به مدیریت و پیکربندی سوئیچ‌های سیسکو بپردازید و از تمامی امکانات آن‌ها به نحو احسن استفاده کنید.



آماده‌سازی برای اتصال

بررسی نیازمندی‌ها

پیش از آنکه به سراغ اتصال به سوئیچ سیسکو برویم، باید اطمینان حاصل کنیم که همه ابزارها و نرم‌افزارهای لازم را در اختیار داریم. بدون داشتن این ابزارها و نرم‌افزارها، امکان مدیریت و پیکربندی صحیح سوئیچ وجود نخواهد داشت. در ادامه به بررسی دقیق‌تر این نیازمندی‌ها می‌پردازیم:



کابل کنسول(Console Cable):

کابل کنسول یکی از مهم‌ترین ابزارهایی است که برای اتصال مستقیم به سوئیچ سیسکو مورد نیاز است. این کابل معمولاً یک طرف RJ-45 و طرف دیگر DB-9 (پورت سریال) دارد. با استفاده از این کابل، می‌توان مستقیماً به پورت کنسول سوئیچ متصل شد و از طریق یک کامپیوتر یا لپ‌تاپ به تنظیمات سوئیچ دسترسی پیدا کرد.



نرم‌افزارهای ترمینال (Terminal Software):

برای استفاده از کابل کنسول و برقراری ارتباط با سوئیچ، نیاز به یک نرم‌افزار ترمینال داریم. نرم‌افزارهای ترمینال به ما امکان می‌دهند تا دستورات مورد نیاز را به سوئیچ ارسال کرده و خروجی‌ها را مشاهده کنیم. برخی از معروف‌ترین نرم‌افزارهای ترمینال شامل Putty، Tera Term، SecureCRT و HyperTerminal هستند. این نرم‌افزارها قابلیت پشتیبانی از ارتباطات سریال را دارند و برای کار با سوئیچ‌های سیسکو بسیار مناسب هستند.



کلاینت‌های SSH & Telnet:

اگر می‌خواهید به صورت ریموت و از راه دور به سوئیچ سیسکو متصل شوید، استفاده از پروتکل‌های SSH و Telnet ضروری است. SSH (Secure Shell) یک پروتکل امن برای دسترسی به دستگاه‌های شبکه است که تمامی داده‌ها را به صورت رمزگذاری شده منتقل می‌کند. Telnet نیز یک پروتکل قدیمی‌تر است که امکان دسترسی به سوئیچ را فراهم می‌کند، اما به دلیل عدم رمزگذاری اطلاعات، امنیت کمتری دارد و توصیه می‌شود در شبکه‌های امن و داخلی استفاده شود.



کامپیوتر یا لپ‌تاپ:

برای اتصال به سوئیچ، به یک کامپیوتر یا لپ‌تاپ نیاز دارید که به پورت سریال مجهز باشد. اگر لپ‌تاپ شما فاقد پورت سریال است، می‌توانید از تبدیل‌های USB به Serial استفاده کنید.



دسترسی به سوئیچ سیسکو:

اطمینان حاصل کنید که به سوئیچ مورد نظر دسترسی فیزیکی دارید یا از طریق شبکه می‌توانید به آن متصل شوید. همچنین باید از نام کاربری و رمز عبور مورد نیاز برای ورود به سیستم مطلع باشید.

با اطمینان از داشتن همه این ابزارها و نرم‌افزارها، شما آماده خواهید بود تا به سوئیچ سیسکو متصل شوید و عملیات مورد نیاز را انجام دهید. این مرحله اولین و مهم‌ترین گام در فرآیند مدیریت و پیکربندی سوئیچ سیسکو است.



نصب نرم‌افزارهای مورد نیاز

برای اتصال به سوئیچ سیسکو، نصب و استفاده از نرم‌افزارهای مناسب ترمینال از اهمیت بالایی برخوردار است. این نرم‌افزارها به شما امکان می‌دهند که از طریق رابط کاربری متنی با سوئیچ ارتباط برقرار کنید و دستورات مورد نظر را اجرا کنید. در ادامه به معرفی و نصب برخی از محبوب‌ترین نرم‌افزارهای ترمینال می‌پردازیم:



PuTTY:

PuTTY یکی از معروف‌ترین و رایج‌ترین نرم‌افزارهای ترمینال است که از پروتکل‌های SSH، Telnet، و سریال پشتیبانی می‌کند. این نرم‌افزار رایگان و منبع باز بوده و بر روی سیستم‌عامل‌های ویندوز، لینوکس و مک قابل استفاده است.



نصب PuTTY :

  • به وب‌سایت رسمی PuTTY به آدرس putty.org مراجعه کنید.
  • نسخه مناسب برای سیستم‌عامل خود را دانلود کنید.
  • فایل نصبی را اجرا کرده و مراحل نصب را دنبال کنید.



SecureCRT

SecureCRT یک نرم‌افزار تجاری و پیشرفته ترمینال است که امکانات بسیاری از جمله مدیریت چندین تب، پشتیبانی از SSH ،Telnet و سریال، و قابلیت‌های پیشرفته اسکریپت‌نویسی را ارائه می‌دهد. این نرم‌افزار برای محیط‌های حرفه‌ای و کاربرانی که نیاز به امکانات بیشتر دارند، مناسب است.



نصب SecureCRT:

  • به وب‌سایت رسمی VanDyke Software به آدرس vandyke.com مراجعه کنید.
  • نسخه آزمایشی یا کامل نرم‌افزار را دانلود کنید.
  • فایل نصبی را اجرا کرده و مراحل نصب را دنبال کنید.



Tera Term:

Tera Term یک نرم‌افزار ترمینال رایگان و منبع باز است که امکانات پایه و پیشرفته‌ای برای ارتباط با دستگاه‌های شبکه از جمله سوئیچ‌های سیسکو ارائه می‌دهد. این نرم‌افزار از پروتکل‌های SSH ،Telnet و سریال پشتیبانی می‌کند.



نصب Tera Term:

  • به وب‌سایت رسمی Tera Term به آدرس ttssh2.osdn.jp مراجعه کنید.
  • آخرین نسخه نرم‌افزار را دانلود کنید.
  • فایل نصبی را اجرا کرده و مراحل نصب را دنبال کنید.



مراحل نصب و راه‌اندازی نرم‌افزارهای ترمینال

پس از نصب هر یک از این نرم‌افزارها، مراحل اولیه راه‌اندازی و استفاده به شرح زیر است:

راه‌اندازی نرم‌افزار:

پس از نصب، نرم‌افزار ترمینال مورد نظر را اجرا کنید.

تنظیمات اولیه:

برای ارتباط سریال، پورت سریال مورد استفاده (معمولاً COM1 یا COM2) و نرخ تبادل اطلاعات (معمولاً 9600) را تنظیم کنید.

برای ارتباط SSH یا Telnet، آدرس IP یا نام میزبان سوئیچ، شماره پورت (پیش‌فرض SSH: 22، Telnet: 23) و نوع پروتکل را مشخص کنید.

اتصال به سوئیچ:

روی گزینه اتصال (Open) کلیک کنید تا ارتباط با سوئیچ برقرار شود.

پس از برقراری ارتباط، صفحه ترمینال باز شده و می‌توانید دستورات مورد نظر را وارد کنید.

با نصب و راه‌اندازی این نرم‌افزارهای ترمینال، شما آماده‌اید تا به سوئیچ سیسکو متصل شوید و پیکربندی و مدیریت آن را انجام دهید. این نرم‌افزارها ابزارهای بسیار کارآمدی هستند که فرآیند مدیریت شبکه را برای شما ساده‌تر و کارآمدتر می‌کنند.



اتصال به سوئیچ cisco



روش‌های اتصال به سوئیچ سیسکو

اتصال از طریق کنسول
اتصال از طریق کنسول یکی از رایج‌ترین روش‌ها برای مدیریت سوئیچ سیسکو است. برای این کار، از کابل کنسول استفاده می‌شود که به پورت کنسول سوئیچ و پورت سریال کامپیوتر متصل می‌شود.



مراحل اتصال از طریق کنسول

1. اتصال کابل کنسول به سوئیچ و کامپیوتر.

2. باز کردن نرم‌افزار ترمینال.

3. تنظیمات پورت سریال (سرعت، بیت داده، بیت توقف و پاریتی).

4. ورود به محیط کنسول سوئیچ.



اتصال از طریق SSH

SSH یکی از امن‌ترین روش‌های اتصال به سوئیچ سیسکو است. این روش به شما امکان می‌دهد تا به صورت رمزنگاری شده به سوئیچ متصل شوید و دستورات را اجرا کنید.



مراحل اتصال از طریق SSH

1. اطمینان از فعال بودن SSH بر روی سوئیچ.

2. استفاده از نرم‌افزار SSH کلاینت مانند PuTTY)) .

3. وارد کردن آدرس IP سوئیچ و نام کاربری و رمز عبور.



اتصال از طریق Telnet

Telnet یک روش قدیمی‌تر برای اتصال به سوئیچ سیسکو است که هنوز در برخی شبکه‌ها مورد استفاده قرار می‌گیرد. این روش به اندازه SSH امن نیست اما برای موارد خاص می‌تواند مفید باشد.



مراحل اتصال از طریق Telnet

1. اطمینان از فعال بودن Telnet بر روی سوئیچ.

2. استفاده از نرم‌افزار Telnet کلاینت.

3. وارد کردن آدرس IP سوئیچ و نام کاربری و رمز عبور.



پیکربندی اولیه سوئیچ سیسکو

در این بخش، به بررسی تنظیمات اولیه کنسول، SSH و Telnet برای سوئیچ سیسکو می‌پردازیم. این تنظیمات به شما کمک می‌کنند تا به درستی به سوئیچ متصل شوید و آن را پیکربندی کنید.



تنظیمات اولیه کنسول

پس از اتصال به سوئیچ از طریق کابل کنسول و نرم‌افزار ترمینال، می‌توانید به محیط کنسول سوئیچ وارد شوید و دستورات پایه‌ای را اجرا کنید. این دستورات شامل تنظیمات شبکه، نامگذاری سوئیچ و تنظیمات امنیتی می‌باشد. مراحل زیر را دنبال کنید:



وارد شدن به محیط کنسول:

با استفاده از نرم‌افزار ترمینال مثلاً (PuTTY)، به پورت سریال سوئیچ متصل شوید و با فشار دادن کلید Enter وارد محیط کنسول شوید.



تنظیمات اولیه شبکه:

وارد حالت تنظیمات جهانی:

plaintext

Copy code

enable

configure terminal



تنظیم آدرس IP برای VLAN 1 :

plaintext

Copy code

interface vlan 1

ip address [IP Address] [Subnet Mask]

no shutdown

تنظیم دروازه پیش‌فرض:

plaintext

Copy code

ip default-gateway [Default Gateway IP Address]

نامگذاری سوئیچ:

تغییر نام سوئیچ:

plaintext

Copy code

hostname [Switch Name]

تنظیمات امنیتی اولیه:

تنظیم رمز عبور برای حالت اجرایی:

plaintext

Copy code

enable secret [Password]

تنظیم رمز عبور برای دسترسی به کنسول:

plaintext

Copy code

line console 0

password [Password]

login

تنظیم رمز عبور برای دسترسی به پورت‌های VTY :

plaintext

Copy code

line vty 0 4

password [Password]

login

تنظیمات اولیه SSH

برای فعال‌سازی SSH بر روی سوئیچ، نیاز به تنظیمات اولیه‌ای دارید که شامل ایجاد کلیدهای رمزنگاری و تنظیمات دسترسی می‌شود. این تنظیمات به شما کمک می‌کنند تا به صورت امن به سوئیچ متصل شوید.

فعال‌سازی SSH:

ایجاد کلیدهای رمزنگاری RSA:

plaintext

Copy code

crypto key generate rsa

(در صورت درخواست اندازه کلید، معمولاً 1024 یا 2048 را وارد کنید)

تنظیم نام دامنه:

plaintext

Copy code

ip domain-name [Domain Name]

تنظیمات کاربر و رمز عبور:

ایجاد کاربر جدید:

plaintext

Copy code

username [Username] secret [Password]

فعال‌سازی SSH بر روی پورت‌های VTY:

پیکربندی پورت‌های VTY:

plaintext

Copy code

line vty 0 4

transport input ssh

login local

تنظیمات اولیه Telnet

فعال‌سازی Telnet بر روی سوئیچ نیاز به تنظیمات خاصی دارد که شامل تنظیمات دسترسی و امنیت می‌شود. این تنظیمات به شما امکان می‌دهند تا از طریق Telnet به سوئیچ متصل شوید.

فعال‌سازی Telnet:

پیکربندی پورت‌های VTY برای Telnet:

plaintext

Copy code

line vty 0 4

transport input telnet

login local

تنظیم رمز عبور برای Telnet:

تنظیم رمز عبور برای دسترسی به پورت‌های VTY:

plaintext

Copy code

line vty 0 4

password [Password]

login

با انجام این تنظیمات، شما آماده‌اید تا از طریق کنسول، SSH و Telnet به سوئیچ سیسکو متصل شوید و آن را مدیریت کنید. این تنظیمات اولیه به شما امکان می‌دهند تا به صورت ایمن و موثر به سوئیچ دسترسی پیدا کرده و پیکربندی‌های لازم را انجام دهید.



تنظیم رمز عبور برای دسترسی به پورت_ها

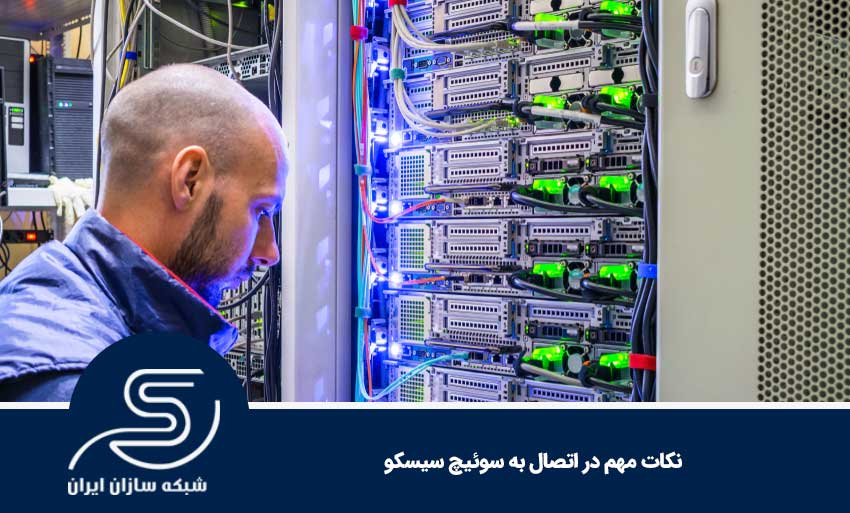

نکات مهم در اتصال به سوئیچ سیسکو

مسائل امنیتی

امنیت در اتصال به سوئیچ سیسکو از اهمیت بالایی برخوردار است. برای افزایش امنیت، می‌توانید از روش‌هایی مانند استفاده از SSH به جای Telnet، تنظیمات رمزنگاری و استفاده از نام کاربری و رمز عبور قوی استفاده کنید.



مشکلات رایج و راه‌حل‌ها

برخی از مشکلات رایج در اتصال به سوئیچ سیسکو شامل مشکلات شبکه، تنظیمات نادرست و مشکلات سخت‌افزاری می‌شود. برای رفع این مشکلات، می‌توانید از راهنمایی‌های موجود در مستندات سیسکو و انجمن‌های کاربران استفاده کنید.



نتیجه‌گیری

اتصال به سوئیچ سیسکو برای مدیریت و پیکربندی آن از اهمیت بالایی برخوردار است. با استفاده از روش‌های مختلف مانند کنسول، SSH و Telnet، می‌توانید به سوئیچ متصل شده و تنظیمات لازم را انجام دهید. امنیت در این اتصال‌ها از اهمیت بالایی برخوردار است و باید به آن توجه ویژه‌ای داشته باشید.



پرسش‌های متداول

1- آیا می‌توان بدون نرم‌افزار به سوئیچ سیسکو متصل شد؟

خیر، برای اتصال به سوئیچ سیسکو نیاز به نرم‌افزارهای ترمینال یا کلاینت‌های SSH و Telnet دارید.

2- بهترین روش اتصال به سوئیچ سیسکو کدام است؟

بهترین روش اتصال به سوئیچ سیسکو، استفاده از SSH است که امنیت بالایی دارد و به صورت رمزنگاری شده ارتباط برقرار می‌کند.

3- چگونه می‌توان امنیت اتصال به سوئیچ سیسکو را افزایش داد؟

با استفاده از روش‌هایی مانند SSH به جای Telnet، تنظیمات رمزنگاری و استفاده از نام کاربری و رمز عبور قوی می‌توانید امنیت اتصال را افزایش دهید.

4- آیا امکان اتصال به سوئیچ سیسکو از طریق موبایل وجود دارد؟

بله، با استفاده از نرم‌افزارهای موبایل مانند Termius می‌توانید از طریق SSH به سوئیچ سیسکو متصل شوید.

5- چه نرم‌افزارهایی برای مدیریت سوئیچ سیسکو پیشنهاد می‌شود؟

نرم‌افزارهایی مانند PuTTY، SecureCRT ،Tera Term و Cisco Network Assistant از جمله نرم‌افزارهای پیشنهادی برای مدیریت سوئیچ سیسکو هستند.
